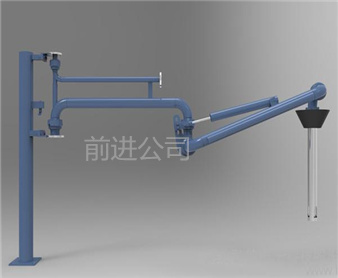

1412密閉式頂部裝卸臂的組成

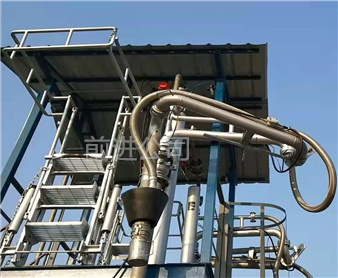

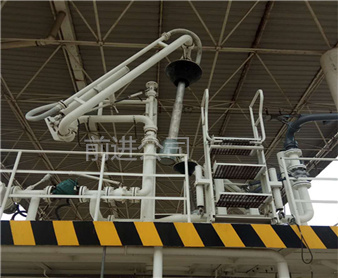

密閉式頂部裝卸臂由5個旋轉接組成回轉**，液相4個，氣相1個。氣相一般爲DN50，液相根據客戶需要的流量選擇。氣相在轉接處使用金屬軟管連接，保證鶴管的旋轉靈活性。鶴管液相接口朝下，氣相接口朝上，一般氣相會多台彙總在一個主管上，如果單台排空的話，需要加帶雨帽的阻火器，**管道進入點燃源。垂管上有一個錐形密封帽，裝車時垂管插到槽車的頂部灌口，密封帽壓實在灌口處，鎖緊外臂鎖緊杆（或者氣缸壓緊，在和油氣回收配合使用時，建議鶴管增加氣缸，達到充分密閉的作用
，因爲空的槽車在裝車時物料逐漸增多，槽車輪胎壓扁，槽車降低，密封帽就不能很好的密封瞭，必須有氣缸對密封帽有一個壓力，才能使密封帽始終跟緊灌口。達到有效密閉的效果，油氣回收需要密閉效果達到90%-95%）密封帽密閉後，槽車裏氣化的介質就能通過鶴管上的氣相管道排空或者抽入油氣回收系統

型号：1412

鶴管産品性能

◆    關鍵件旋轉接頭採用合金鋼及不鏽鋼材質，採用精密數控機床加工，内藏雙滾道支承結構，能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無洩露。

◆    密封圈結構獨特，採用PTFE增強聚四氟材料
，内嵌不鏽鋼骨架，密封面經抛光處理，耐磨性能**，密封性能優越
、可靠。

◆    彈簧缸平衡系統可在任意點平衡
，使對位操作輕巧、合理。

◆    所有承壓主管道焊縫採用氩弧焊，完全符合HG/T 21608-96标準。

◆    配帶**合理的靜電接地系統，靜電電阻小於2Ω，安全性能可靠。

◆    結構合理，以*小的臂尺寸，來實現*大的包絡範圍。

◆    裝卸作業中，随槽車在正常範圍内移動，發揮充分的可撓性。

◆    管道材質可選用碳鋼、不鏽鋼、低溫鋼
、鋁、玻璃鋼、内襯四氟等。

◆    鶴管表面採用噴砂除鏽，選用**油漆，**的噴塗工藝，既保證瞭良好的外觀質量，又具備極強的抗腐蝕能力。

◆    按左側型或右側型設計制造，結構形式也可專門設計。

◆    可配置可靠的液動、氣動或電動操作系統，安全的報警系統。

◆    可實現自動化作業，PLC控制，方便作業、檢修。

◆    靈巧多樣的附件用以實現環境保護和安全操作。

◆    鶴管（裝卸臂）按HG/T21608标準進行嚴格檢驗和試驗，其各項性能參數均可得到有效保證。

◆    我司不僅擁有壓力管道設計和安裝資質，同時嚴格執行ISO9001質量體系，對鶴管的設計、制造、安裝和服務進行全過程的控制。
